Viavi Optical Lab and Manufacturing Test Platform

Name: Mesomatic
Price range: $

Die VIAVI Multiple Application Platform (MAP) ist eine optische Test- und Messplattform, die für die kostengünstige Entwicklung und Fertigung optischer Übertragungstechniken optimiert ist. Sie wurde entwickelt, um die Test- und Messanforderungen einer Industrie zu bewältigen, die Flexibilität und dynamische Leistung erfordert. Das Ziel ist es Forschern, Konstrukteuren und Fertigungsingenieuren eine Plattform zu bieten, die alle anderen durch ihre Modularität, Zuverlässigkeit und Flexibilität in den Schatten stellt.

Produkt anfragen

Vorteile

Die MAP-Chassis sind die Grundlage für das gesamte Portfolio an Modulen und ermöglichen Skalierbarkeit und Effizienz bei der Herstellung optischer Netzwerkelemente. Die Module sind die Bausteine und bieten zwei verschiedene Familien, die fertigen LightTest-Lösungen und die konfigurierbaren LightDirect-Lösungen, um die spezifischen Anforderungen eines jeden Kunden zu erfüllen.

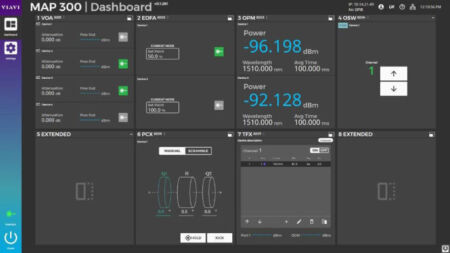

Mesomatic-Viavi-Optical-L-and-M-Test-Platform-Dashboard-889x500 — MAP-300 Dashboard

Produktfunktionen

Key Features

Erhältlich in Rackmount-, Reverse-Rackmount- und Benchtop-Mainframe-Konfigurationen
Die HTML-basierte grafische Benutzeroberfläche bietet konsequente Benutzerfreundlichkeit sowohl lokal als auch per Remote Control
Vor Ort austauschbarer Controller mit integriertem 3,5-Zoll-LCD-Touchscreen für Netzwerk- und Systemstatus
Unterstützung von USB 3.0-Anschluss und externen 15,6-Zoll Monitor
Optional GPIB und Ethernet-Anschlüsse, zusätzliche USB- und Trigger-Module
Logische SCPI-Schnittstelle für die Automatisierungsprogrammierung, mit Unterstützung der Fernprogrammierung über TCP/IP (LXI) über Ethernet, GPIB und direct socket
Multi-User tauglich
Hot swappable Module

Applications

Generelle Nutzung im faseroptischen Labor
Automatisierung von Fertigungstests
DWDM/WSS Test
Konnektivität IL/RL
Polarization scrambling und OSNR

Ausführungen

Mainframe Spezifikationen

MAP-380-rackmount-and-benchtop-mainframes — MAP-380 rackmount and benchtop mainframes

Viavi-Optical-Lab-and-Manufacturing-Test-Platform — MAP-380 rackmount and benchtop mainframes

LightDirect und LightTest Modular Families für das MAP System

Die LightDirect Serie umfasst eine große Auswahl an optischen Testmodulen, die in einfachen Prüfstandsanwendungen eingesetzt oder in größeren, kundenorientierten automatisierten Testsystemen mit mehreren Modulen kombiniert werden. Es handelt sich um einfach zu bedienende Module mit je nur einer Funktion.

Optical Sources und Amplifiers
Optical Power Meter
Optical Switches
Optical Signal Conditioning
OSA
Swept Wavelength System

Durch die Möglichkeit zur Kombination der Module lassen sich viele komplexe Messsysteme aufbauen.

Weitere Informationen finden Sie im MAP-Series Selection Guide.

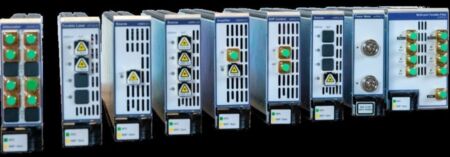

Mesomatic-Viavi-Optical-L-and-M-Test-Platform-Light-Direct-900x314 — LightDirect and LightTest Modular Families

Optical Sources and Amplifiers

Optical Signal Conditioning

Optical Signal Switching and Routing

Optical Power and Spectral Measurements

mTLG-C2 is a distributed feedback (DFB) laser that steps between frequencies of the 50 GHz ITU grid. It is available in either C or L band, and with up to four lasers per module.

mSRC-C2 is a general-purpose light source in key fixed telecom wavelengths: 850, 1300, 1310, 1490, 1550, 1625 nm.

These sources typically are used to test system load or continuity, measure insertion loss, or for test station calibration.

mBBS-C1 is a broadband source that provides an amplified spontaneous emission (ASE) output for stable and spectrally flattened C-and L-band sources.

mSRC-C23000SA is a variant of the mSRC-C2 that behaves as a semiconductor O-band optical amplifier (SOA) with polarization-independent optical amplifier.

mVOA-C1 is the industry’s most compact modular solution. Available with one, two, or four variable optical attenuators (VOA) per module with or without an internal power meter. The mVOA is the industry’s leading variable optical attenuator family, enabling single-level control for receiver and amplifier testing for over 20 years.

mUTL-C1 is a passive utility module includes, couplers, splitters, mux/demux, band-pass filters and even blank modules for customer supplied components.

mPCX-C1 is a polarization scrambler that scrambles, controls and provides stabilization for applications such as temporal depolarization and 100G+ coherent interface testing.

mTFX-C1 is a multiport tunable filter that simplifies test signal management for next-generation 100 G+ interface, sub-systems and system test.

mOSW-C1/mISW are the industry’s gold standard for loss and repeatability. With over 80 variations available, there is a configuration ideally suited to all applications. Switches range from 1x4 to 1x64 with options for internal power monitoring, direction monitoring, and power trim.

mOSX-C1 is a cross connect optical switch that provides high performance and reliability. Available as a 16- or 32-port common connection (CC) cassette, the mOSX supports any-to-any port combinations up to the total number of ports on the cassette. It also supports MxN combinations

mOPM-C1 optical power meters are available with one, two, or four power heads per module with four unique performance ranges. There are versions available for all applications. Models with 110 dBm dynamic range are complimented by versions that support 26 dBm input power.

mHROSA-A1 is a high-resolution optical spectrum analyzer that combines sub-GHz resolution performance and compact modularity in a single slot cassette.
