Modulare Netzwerk und Service Tester

Testequipment gibt es in unzähligen Ausführungen, für jede Situation ist wieder ein Werkzeug mehr vorhanden. Im Worst Case Fall hat man aber sicher nicht das passende Equipment dabei. Damit solche Fälle gar nicht erst auftreten, sind modulare Netzwerk und Service Tester eine absolute Hilfe. Von Testmodulen zur Ausführung standardisierter Testverfahren für Ethernet, Fibre Channel, SDH, PDH, OTN und weiteren Services bis zu Glasfaserlösungen zur Charakterisierung von einzelnen Fasern mittels Optical Time Domain Reflectometers (OTDR) oder gar Optischen Spektrum Analyzern (OSA) ist vieles möglich. Und das alles auf einer kompakten, zukunftsorientierten und benutzerfreundlichen Plattform.

Produkt anfragen

Vorteile

Mit dem modularen Netzwerk und Service Tester sind Sie bereits heute gerüstet für bis zu 800G Ethernet Tests auf derselben Plattform. Zudem gibt es diverse Testmodule für weitere Anwendungen wie z.B. OTDR und OSA. Der modulare Aufbau bietet eine flexible und zukunftsorientierte Test Lösung, um Investitions- und Betriebskosten (Capex und Opex) dort und dann einzusetzen wo der effektive Bedarf besteht. Unterstützt wird dies zusätzlich durch das VeExpress System, welches erlaubt gekaufte Software Optionen (Lizenzen) mit mehreren Geräten zu teilen.

Der modulare Netzwerk und Service Tester bietet nahezu die identischen Testmöglichkeiten wie der All-in-One Netzwerk und Service Tester, geht aber bereits bis 800G Ethernet.


Mit den Multi Service Test Modulen werden die wichtigsten Netzwerk Metriken (KPI’s) wie Datendurchsatz, Datenintegrität, Rahmen- / Paketverlust, Laufzeit und Jitter getestet. Erst damit ist es möglich eine 100% Aussage über die Link bzw. Netzwerk Performance und Qualität auf den OSI Layern 1-4+ zu erhalten. Zudem erhalten Sie damit ein Leistungsfähiges Werkzeug, um auch proaktive Test von Komponenten (Transceiver, AOC, DAC …) ausführen zu können und somit die Betriebssicherheit massiv zu steigern.

Sie erhalten die Plattform mit grösstmöglicher Flexibilität, Portabilität und Zukunftsorientierung.

Produktfunktionen

Der modulare Netzwerk und Service Tester bietet eine extreme Vielzahl an Funktionen, abhängig von den eingesetzten Test Modulen. Er verfügt weitestgehend über dieselben Produktfunktionen wie der All-in-One Netzwerk und Service Tester, auch die benutzerfreundliche Bedienoberflächen ähneln sich sehr stark. Mit der Unterstützung von bis zu 800G Ethernet und den zusätzlichen fiberoptischen Test Modulen erweitert er das Einsatzgebiet jedoch nochmals gewaltig.

  • Multi Service Test Module für Bandbreiten von 64kb/s bis 800Gb/s verfügt über Testfunktionen für Ethernet, Fibre Channel, SDH, PDH, OTN und weitere Netzwerktechnologien an. Standardisierte und anerkannte Testverfahren wie RFC2544, BERT, Throughput, Y.1564, RFC6349, SyncE, 1588v2 PTP, uvm. kommen dabei zum Einsatz.
Tabelle-modulare-netzwerke
Ein Auszug von standardisierten Testverfahren und KPI’s welche mit dem Modularen Netzwerk und Service Tester angewendet werden können.
  • OTDR (Optical Time Domain Reflectometer) Module/Optionen ermöglichen die Charakterisierung von Glasfasern, sogenannten Tier-2 Zertifizierungen. Mit den Hardware Optionen für Powermeter und Lichtquelle sind auch Tier-1 Basiszertifizierungen möglich.

  • OSA (Optical Spectrum Analyzer) Module für CWDM und DWDM Netzwerke um Wellenlängen und Leistungen von einzelnen Kanälen analysieren zu können.

Verschiedene Softwarelösungen wie ReVeal RXTS und Fiberizer sind zur Weiterverarbeitung der Messresultate kostenlos für Computer, Tablet und Smartphone verfügbar.

Benutzerdefinierte Testprofile sowie Fernzugriff über Web-Browser oder VNC Client sind auch auf dem modularen Netzwerk und Service Tester vorhanden und vereinfachen den Einsatz im Labor als auch draussen im Feld.

Ausführungen

RXT-1200+ Chassis (800G Ready)

Der RXT® ist die branchenweit flexibelste, kompakteste und zukunftssicherste portable Testlösung für Core-, Metro-, Access- und Glasfaseranwendungen. Die zukunftsweisende RXT-1200™ Plattform adressiert die Herausforderungen von Kommunikationsdienstleistern zur Steigerung von Effizienz und Produktivität. Diese flexible Testplattform senkt die Betriebs- und Investitionskosten, welche bei der Handhabung mehrerer unterschiedlicher Technologien entstehen, und hält auch mit zukünftigen Technologien und Testanforderungen Schritt.

RXT-3400 Advanced Multi Service Test Modul für bis zu 10G Ethernet

Das RXT-3400 Test Modul bietet modernste Unterstützung für Access-, Metro-, Core-, Transport-, Carrier Ethernet-, Backhaul-, Fronthaul- und SAN-Technologien bis 16G Fibre Channel. Für Ethernet Testing liegt der Range zwischen 10M und 10G.

RXT-6200 100G Universal Test Modul

Der RXT-6200 ist das vollständigste und flexibelste portable 100G Test Set auf dem Markt. Ausgestattet mit den gängigsten Transceiver Ports und optionalen Legacy-Testschnittstellen erweitert es den Testbereich der Plattform auf 100Gb/s und bietet bis zu zwei gleichzeitigen und unabhängigen 100G Ethernet Tests.

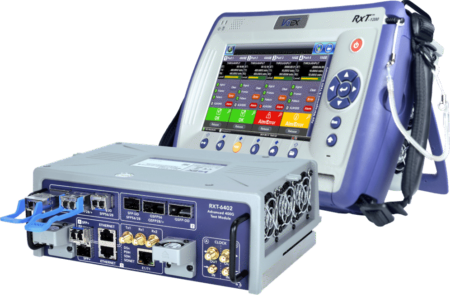

RXT-6402 400G Ethernet Test Modul

Der RXT-6402 ist das erste wirklich portable 400G Test Set, das natives PAM4 QSFP-DD und OSFP unterstützt und somit den Weg vom Labor ins Feld ermöglicht. Eine Vielzahl von fortschrittlichen Layer 1-4+ Test Optionen unterstützen den Einsteiger sowie den langjährigen Profi, wie z. B. FEC Codeword Error Distribution Analysis, PAM4 Preemphasis, Skew, Transceiver Check, Lane BERT, Durchsatztest, IPv4/IPv6, erweiterte Transceiver Diagnose und vieles mehr.

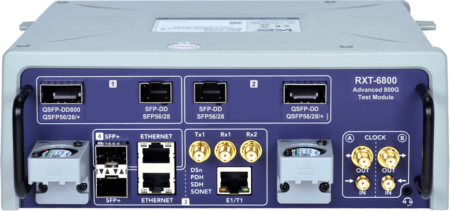

RXT-6800 800G Ethernet Test Modul

Mobilität – Erste 800G- und 400G-Handheld-Testgeräte mit nativer kohärenter PAM4- und ZR/ZR+-Unterstützung für erstklassige Signalintegrität. Ermöglicht den Übergang vom Labor zum Feld, die Verifizierung von Transceiver, dem Benchmarking sowie der Inbetriebnahme und Fehlerbehebung von Verbindungen.

RXT-4100+ OTDR Modul

Der RXT-6200 ist das vollständigste und flexibelste portable 100G Test Set auf dem Markt. Ausgestattet mit den gängigsten Transceiver Ports und optionalen Legacy-Testschnittstellen erweitert es den Testbereich der Plattform auf 100Gb/s und bietet bis zu zwei gleichzeitigen und unabhängigen 100G Ethernet Tests.
Das Glasfaser-Testmodul RXT-4100+ ist das weltweit erste feldtaugliche OTDR, das bis zu 500.000 Datenpunkte mit 3 cm Auflösung bietet. Die OTDR-Module RXT-4100/4100+ verfügen über weitere optische Testfunktionen wie OTDR, OPM, Lichtquelle und VFL.

RXT-4113+ xWDM OTDR Modul

Das branchenweit erste kombinierte CWDM/DWDM-OTDR in einem einzigen Testmodus. CWDM- und DWDM (C-Band)-Wellenlängenabstimmung mit einer Auflösung von bis zu 500.000 Datenpunkten bietet eine noch nie dagewesene Netzwerkcharakterisierung.
Das branchenweit erste kombinierte CWDM/DWDM-OTDR in einem einzigen Testmodus. CWDM- und DWDM (C-Band)-Wellenlängenabstimmung mit einer Auflösung von bis zu 500.000 Datenpunkten bietet eine noch nie dagewesene Netzwerkcharakterisierung..


RXT-4500/4510 OSA Modul

Das Modul RXT-4510 bietet eine perfekte Balance zwischen einem vollwertigen OSA und einem Optical Channel Checker (OCC). Das Gerät verfügt über die wichtigsten Spektrumanalysefunktionen, die für die Installation, Inbetriebnahme und Fehlersuche in DWDM- und CWDM-Netzwerken erforderlich sind.

Das Glasfaser-Testmodul RXT-4100+ ist das weltweit erste feldtaugliche OTDR, das bis zu 500.000 Datenpunkte mit 3 cm Auflösung bietet. Die OTDR-Module RXT-4100/4100+ verfügen über weitere optische Testfunktionen wie OTDR, OPM, Lichtquelle und VFL.

Weitere Details zum Modularen Netzwerk und Service Testers finden Sie jederzeit in den entsprechenden Datenblättern. Wir geben Ihnen natürlich sehr gerne auch persönlich Auskunft und beraten Sie kompetent und partnerschaftlich.

Schauen Sie sich auch den All-in-One Netzwerk und Service Tester sowie den kompakten Netzwerk Handheld Tester an.

RXT6402
RXT6800 Modul
