Glasfaser-Installation: Vom Spleissen bis zur dokumentierten Abnahme
Effizient installieren, sauber verbinden, zuverlässig prüfen
Eine leistungsfähige Glasfaserverbindung entsteht nicht erst bei der Schlussmessung. Kabelhandling, Faserpräparation, Spleissqualität, saubere Steckerendflächen und eine korrekt gewählte Prüfmethode bestimmen gemeinsam, ob die Installation das geforderte Leistungsbudget erreicht.
Mesomatic unterstützt Installationsunternehmen mit Werkzeugen, Spleiss- und Messsystemen sowie praxiserprobten Arbeitsabläufen. Von der FTTH-Installation über Gebäudeverkabelungen bis zu komplexen Infrastrukturen erhalten Sie Beratung, Produkte, Schulung und Support aus einer Hand.
Passender Ablauf für jede Topologie: Mess- und Installationskonzept werden auf Punkt-zu-Punkt, PON, Gebäudenetz oder Datacenter-Verkabelung abgestimmt.
Fehler früher erkennen: Inspektion und Zwischenprüfungen verhindern, dass Probleme erst bei der Abnahme sichtbar werden.
Messresultate nachvollziehbar dokumentieren: Strukturierte Auswertung erleichtert Freigabe, Nachweis und spätere Störungssuche.
Praxiswissen für das Feld: Die Fiber Academy vermittelt Verarbeitung, Dämpfungsmessung, OTDR-Auswertung und Protokollierung.
Die richtige Ausrüstung richtet sich nach Ihrem Auftrag.
Lösungen für eine sichere Glasfaser-Installation

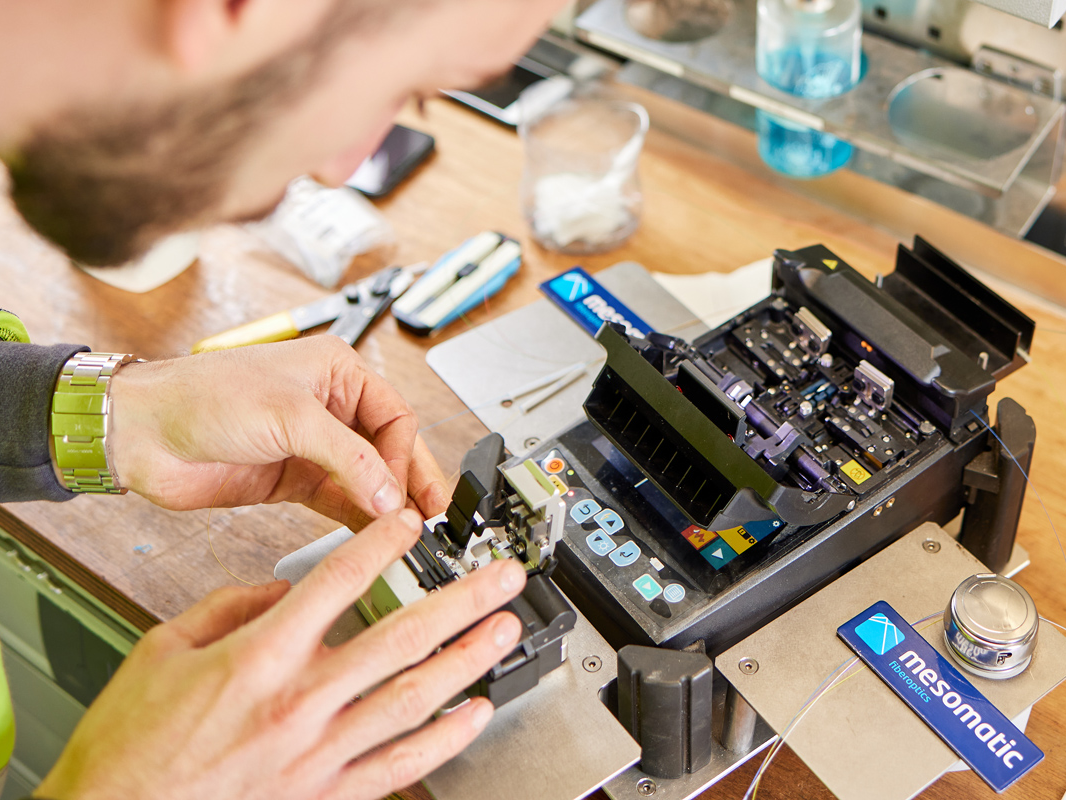

Präzise Spleissen
Beim Fusionsspleissen werden vorbereitete Faserenden dauerhaft verbunden. Mantelzentrierende Geräte eignen sich für viele Standardaufgaben. Kernzentrierende Systeme bieten bei anspruchsvollen Anwendungen zusätzliche Präzision. Auch Ribbon-Fasern und projektspezifische Anforderungen müssen bei der Gerätewahl berücksichtigt werden.
Zum zuverlässigen Prozess gehören Cleaver, Abisolierwerkzeuge, Reinigung, Spleissschutz und eine regelmässige Kontrolle der Ausrüstung. Mesomatic stellt die Komponenten passend zum Einsatzprofil zusammen.
Stecker inspizieren und reinigen
Verschmutzte oder beschädigte Steckerendflächen gehören zu den häufigsten Ursachen für erhöhte Dämpfung und instabile Verbindungen. Deshalb gilt: vor dem Verbinden inspizieren, bei Bedarf reinigen und anschliessend erneut prüfen.

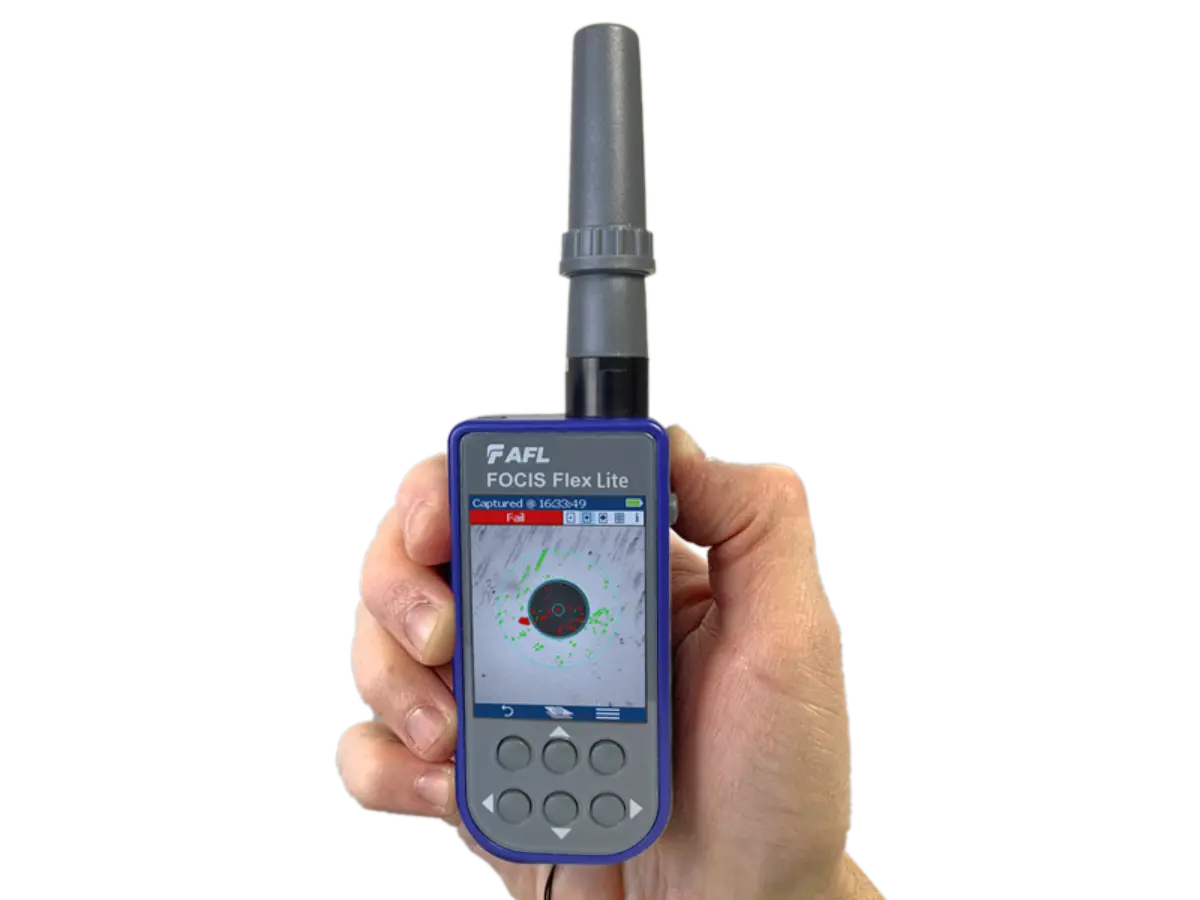

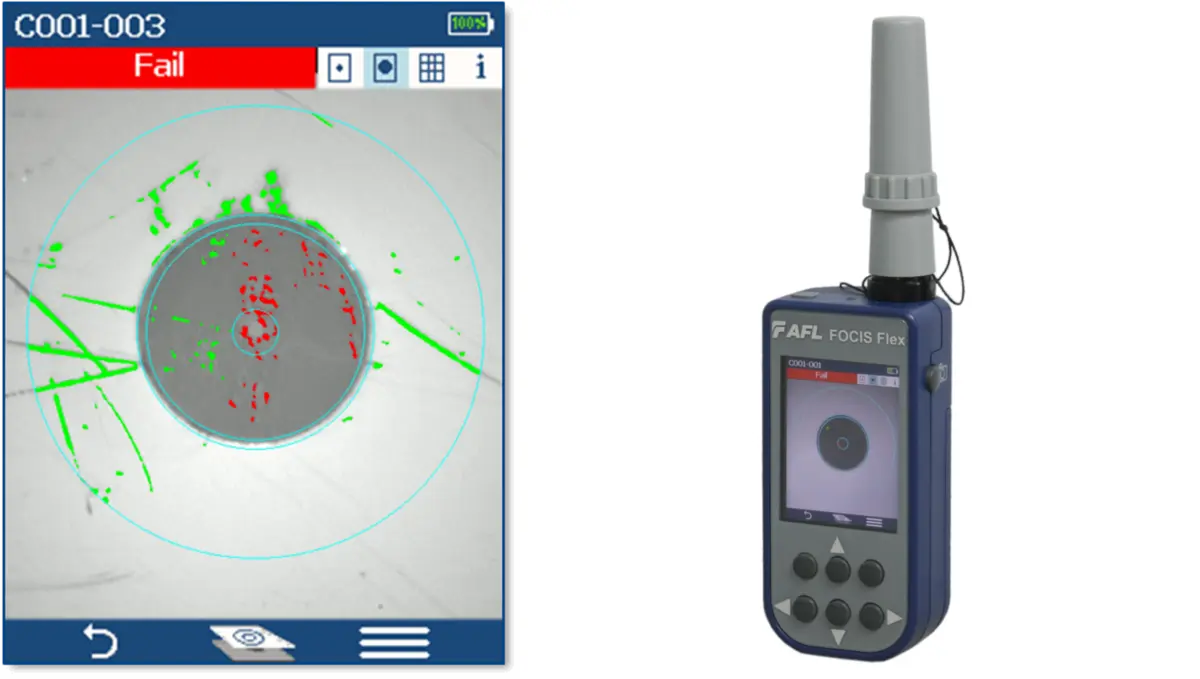

Automatisierte Mikroskope ermöglichen eine objektive Bewertung nach definierten Kriterien. Passende Reinigungswerkzeuge und Adapter helfen, Patchkabel, Buchsen und Mehrfaserstecker effizient zu bearbeiten.
Dämpfung und Leistung messen

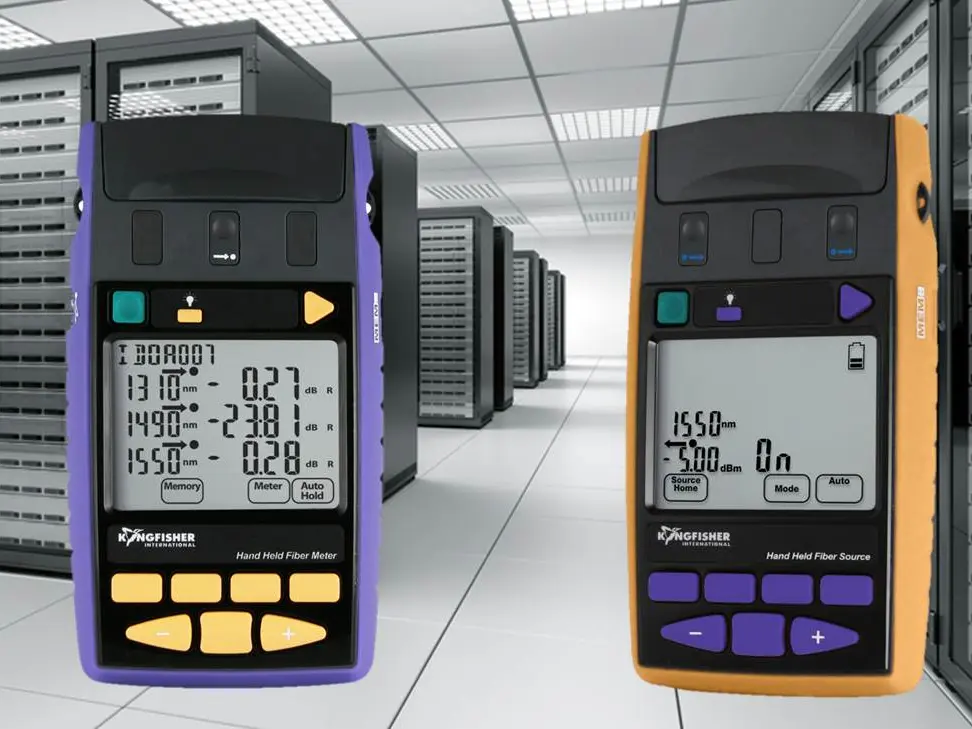

Eine Lichtquelle mit Leistungsmesser oder ein Optical Loss Test Set misst die Ende-zu-Ende-Dämpfung einer Verbindung. Diese Prüfung zeigt, ob der gesamte Link innerhalb des vorgesehenen Verlustbudgets liegt. Für aktive Netze und PON-Anwendungen können zusätzliche Leistungs- und Wellenlängenmessungen erforderlich sein.
Mesomatic unterstützt bei Referenzierung, Messrichtung, Wellenlänge und Protokollierung. Damit werden Resultate vergleichbar und für die Abnahme verwendbar.

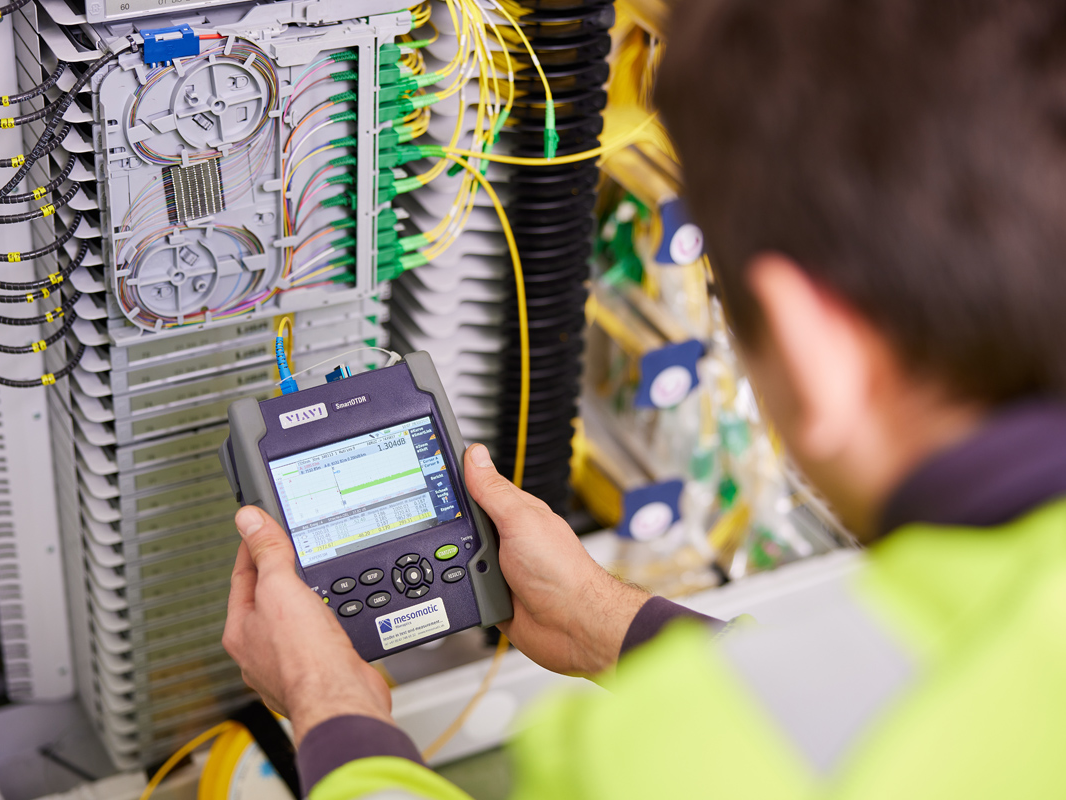

Ereignisse mit OTDR lokalisieren
Ein OTDR stellt die Faserstrecke und ihre Ereignisse ortsaufgelöst dar. Dadurch lassen sich Spleisse, Stecker, Splitter, Biegungen, Reflexionen und Faserenden untersuchen. Die Aussagekraft hängt stark von Pulsbreite, Messbereich, Brechungsindex, Vorlauf- und Nachlauffaser sowie der korrekten Auswertung ab.
OTDR-Messungen ergänzen die Ende-zu-Ende-Dämpfung, ersetzen sie aber nicht in jedem Abnahmekonzept. Mesomatic hilft bei Gerätewahl, Konfiguration und Interpretation.

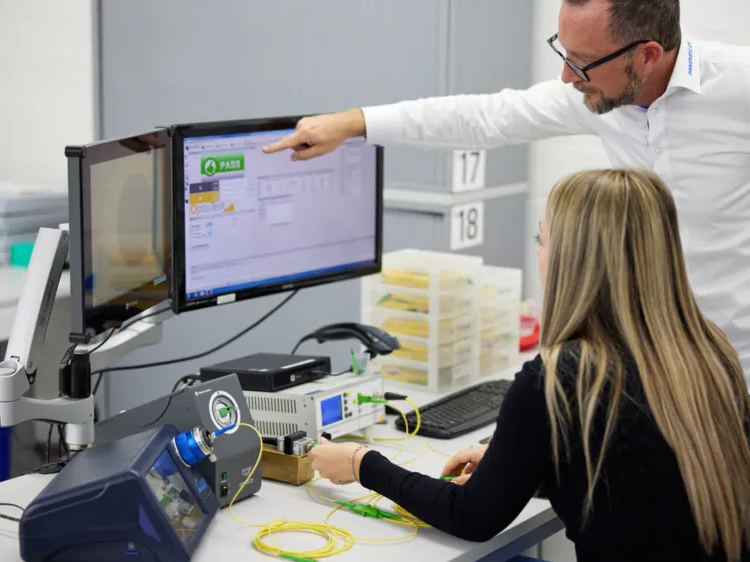

Zertifizieren und dokumentieren
Die Abnahme einer installierten Glasfaserverkabelung benötigt definierte Kriterien, geeignete Messverfahren und eine nachvollziehbare Dokumentation. ISO/IEC 14763-3 beschreibt Inspektions- und Prüfverfahren für installierte Glasfaserverkabelungen. Projektspezifikationen und weitere Normen können zusätzliche Anforderungen vorgeben.
Mesomatic bietet Lösungen für Tier-1-Prüfungen mit Länge, Polarität und Linkdämpfung sowie ergänzende OTDR-Analysen. Ergebnisverwaltung und Berichte unterstützen eine strukturierte Übergabe an den Auftraggeber.
Messdaten effizient besprechen
Bei grossen Projekten entsteht der Aufwand häufig nach der eigentlichen Messung. Dateinamen, Fasernummern, Grenzwerte und Berichte müssen konsistent sein. Softwaregestützte Arbeitsabläufe reduzieren manuelle Fehler und vereinfachen die Zusammenarbeit zwischen Feld und Projektleitung.
Je nach eingesetztem System können Messpläne vorbereitet, Resultate synchronisiert und Berichte zentral erstellt werden. Mesomatic unterstützt bei der Wahl eines praxistauglichen Datenworkflows.
Ausbildung für Installation und Abnahme
Gute Geräte verhindern keine Bedienfehler. In der Fiber Academy vermittelt Mesomatic die Grundlagen der Lichtwellenleitertechnik, die Verarbeitung von Rack-Komponenten und Muffen, Dämpfungs- und Leistungsmessung, OTDR-Messung sowie die Auswertung und Protokollierung von Resultaten.
Damit können Teams neue Verfahren sicher einführen und Messungen nach einem gemeinsamen Verständnis ausführen.
Spleissgeräte
Häufig gestellte Fragen
Glasfaser-Installation
Die Dämpfungsmessung bewertet den Gesamtverlust eines Links von Ende zu Ende. Das OTDR zeigt Ereignisse und Verluste entlang der Strecke und hilft, deren Position zu bestimmen. Für eine vollständige Beurteilung können beide Methoden erforderlich sein.
Schmutz kann sich beim Stecken übertragen, die Dämpfung erhöhen oder Endflächen beschädigen. Der Ablauf Inspizieren, Reinigen, erneut Inspizieren reduziert dieses Risiko und verbessert die Zuverlässigkeit der Messung.
Das hängt von Projekt und Normvorgabe ab. Typisch sind Linkidentifikation, Fasertyp, Wellenlänge, Länge, Polarität, Einfügedämpfung, Grenzwert und Pass-Fail-Ergebnis. Bei OTDR-Prüfungen kommen Ereignistabelle, Kurve und Messparameter hinzu.
Ja, dafür braucht es PON-taugliche Messgeräte und geeignete Filter- oder Wellenlängenkonzepte. Vor der Messung müssen Topologie, PON-Generation und Betriebszustand geklärt werden.
Ja. Die Fiber Academy führt eigene Module zu OTDR-Messung sowie Auswertung und Protokollierung durch. Auch komplette Lehrgänge für LWL-Installateure und LWL-Experten sind vorgesehen.
