Optik & Photonik
Hochauflösende Reflektometer (OBR)

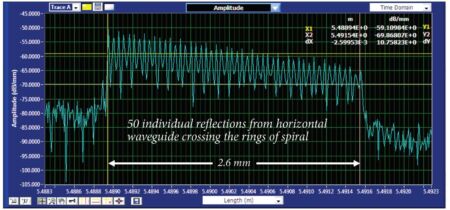

Die genaue Analyse optischer Bauteile wie faseroptische Stecker, Patchkabel, Silicon Photonics etc. ist von grösster Bedeutung. Oftmals kommt es innerhalb der Prüflinge zu Störungen, die sich schwer untersuchen lassen. Aufgrund der exzellenten Auflösung und der Messung geringster Reflexionen in der Frequenz Domäne (OFDR) bleibt nichts verborgen.
Vorteile
Die einzigartige Kombination von grosser Messlänge der Faserstrecke, hoher Auflösung und hoher Dynamik ist konkurrenzlos auf dem Markt und bietet einen erheblichen Mehrwert. Anwendungen mit erhöhten Sicherheitsanforderungen wie Luftfahrt oder Datacenter im Finanzsektor sind gute Beispiele dafür. Bis zu einer Länge von 2 km kann dies untersucht und die Laufzeit mit einer Genauigkeit im Pico-Sekunden Bereich gemessen werden.
Produktfunktionen

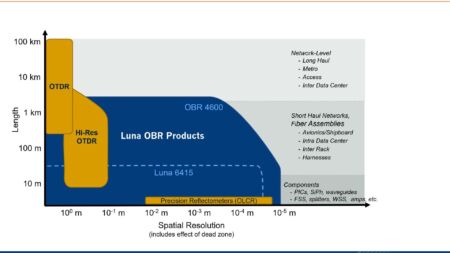

Der größte Vorteil des OBR gegenüber anderen Reflektometern ist seine Fähigkeit, eine noch nie dagewesene räumliche Auflösung zu erreichen und die Einschränkungen von OTDRs, die durch große Totzonen verursacht werden, vollständig zu vermeiden.

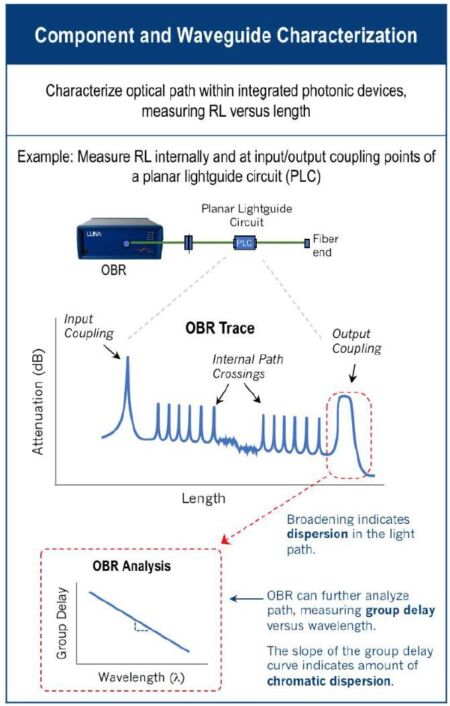

Neben der Messung der ortsaufgelösten Reflexion kann ein OBR-System gleichzeitig auch andere wichtige Eigenschaften des Lichtwegs messen. So kann z. B. auch die Einfügedämpfung entlang der Messstrecke und an bestimmten Stellen unter Verwendung der Rayleigh-Rückstreuung gemessen werden.
Weiter Messgrössen sind:
- Einfügedämpfung (IL)
- RL-Spektrum
- Latenz
- Gruppenverzögerung (Verzögerung versus Wellenlänge)
- Phasenableitung (lokale Wellenlänge vs. Entfernung)
- Polarisation
Anwendungen sind in der Telekommunikation, in R&D und Produktion im Bereich Optik und Photonik, Luftfahrt- und Automobilindustrie möglich.
Ausführungen
Eine breite Palette von Geräten steht zur Verfügung, womit für jede Anwendung die optimale Lösung gewählt werden kann. Vom einfach zu bedienenden Gerät für den portablen Einsatz bis zu hochleistungsfähigen Laborgeräten mit zusätzlichen Funktionen wie Messung der Polarisation, der Phase und der Latenz reicht das Angebot.
1) Bereich zwischen höchster Reflexion grösser als -60 dB und dem Grundrauschen.
2) Rückstreuung des Grundrauschens auf der halben max. möglichen Messlänge.
3) Gemessen mit 1 cm Integrationsbreite.
4) OVA 5013: 1270 nm – 1340 nm
5) 30 and 70 m modes / extended range mode
6) Mit Option für erweiterten Messbereich
Downloads
Data Sheet: Luna OBR 6225 Link öffnet in neuem Fenster.
Data Sheet: Luna 6415 Link öffnet in neuem Fenster.
Data Sheet: Luna OBR 4600 Link öffnet in neuem Fenster.
Data Sheet: Luna OVA 5000 Link öffnet in neuem Fenster.
Data Sheet: Luna OBR 6235 Link öffnet in neuem Fenster.
Silicon Photonics: Luna OBR 4600 Link öffnet in neuem Fenster.
